НАЦИОНАЛЬНЫЙ ЭТАЛОН ЕДИНИЦЫ МОЩНОСТИ ЭЛЕКТРОМАГНИТНЫХ КОЛЕБАНИЙ (37,5 — 178,4 ГГц)
|
|
|
|
НАЗНАЧЕНИЕ
Воспроизведение, хранение и передача размера единицы мощности электромагнитных колебаний в диапазоне частот от 37,5 до 178,4 ГГц. Включен в Государственный реестр национальных эталонов единиц величин Республики Беларусь (НЭ РБ 69-25).
ОБЛАСТЬ ПРИМЕНЕНИЯ
Исследование, настройка, поверка и калибровка ваттметров поглощаемой и проходящей мощности сверхвысокочастотного диапазона, используемых в сфере инфокоммуникаций, радиоэлектронике, радиолокации и приборостроении.
ОПИСАНИЕ
Эталон обеспечивает проведение автоматизированных измерений единицы мощности в волноводных трактах в 4 поддиапазонах:
- от 37,5 до 53,57 ГГц;
- от 53,57 до 78,33 ГГц;
- от 78,33 до 118,1 ГГц;
- от 118,1 до 178,4 ГГц.
Принцип работы эталона основан на методе замещения мощности СВЧ мощностью постоянного тока.

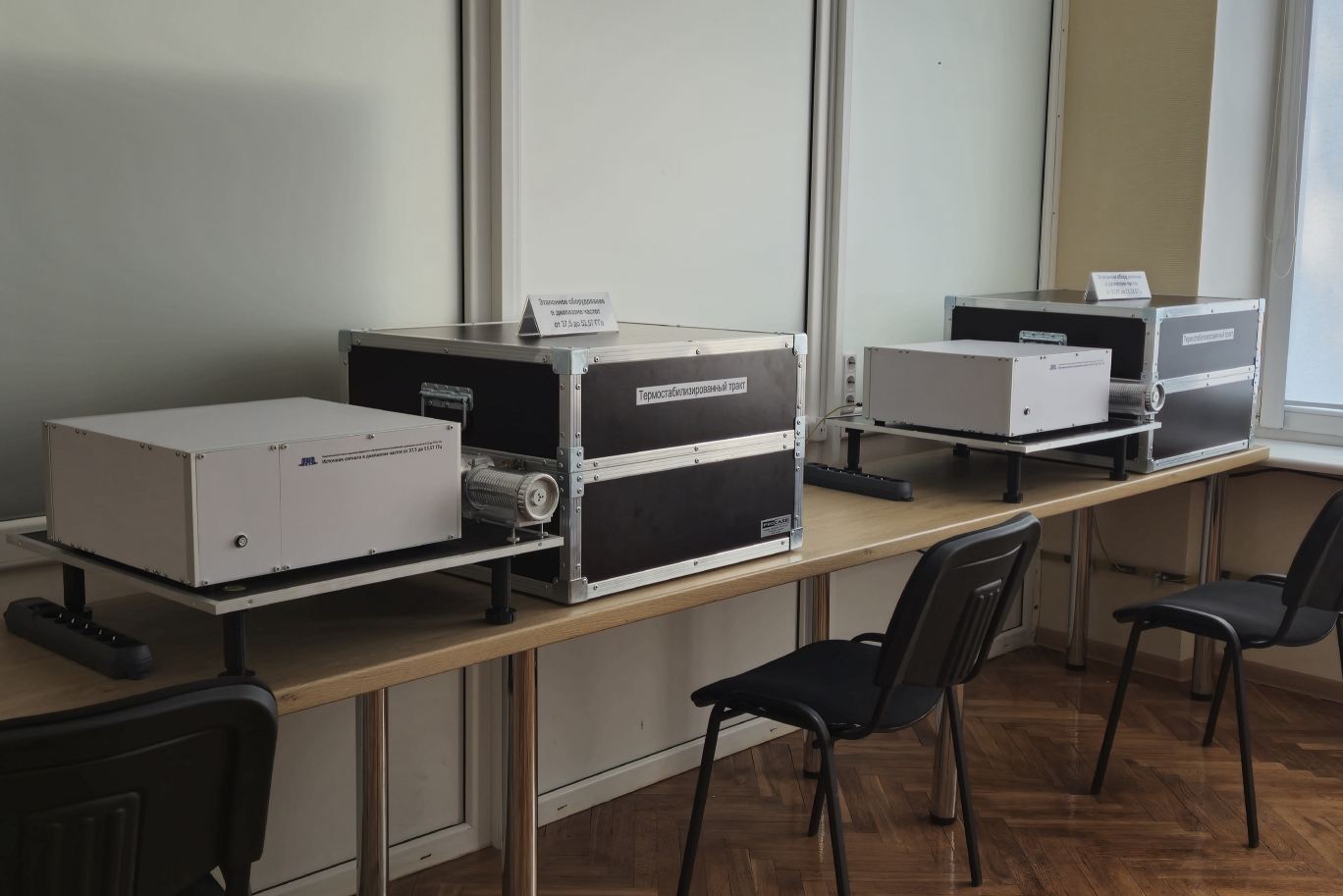

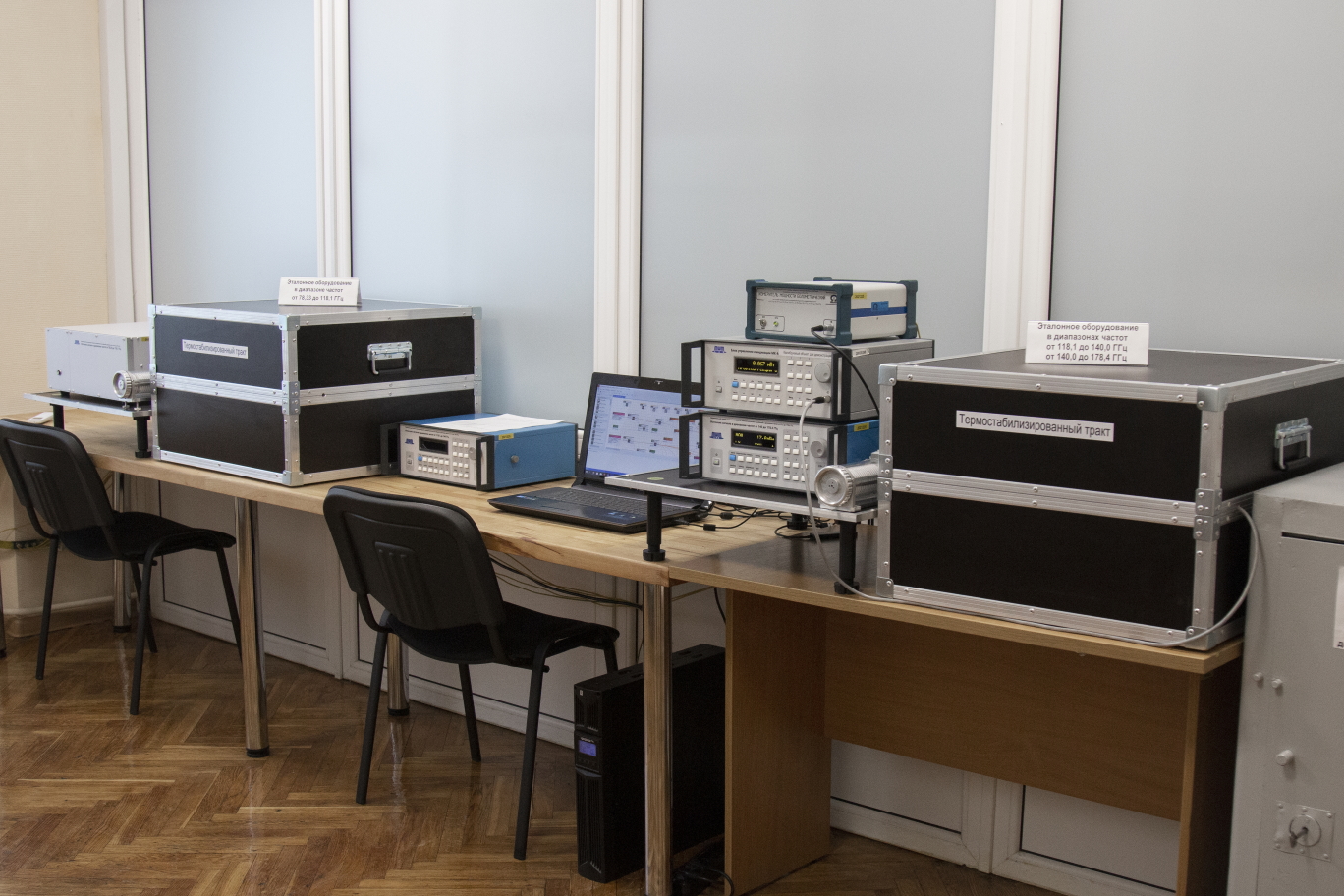

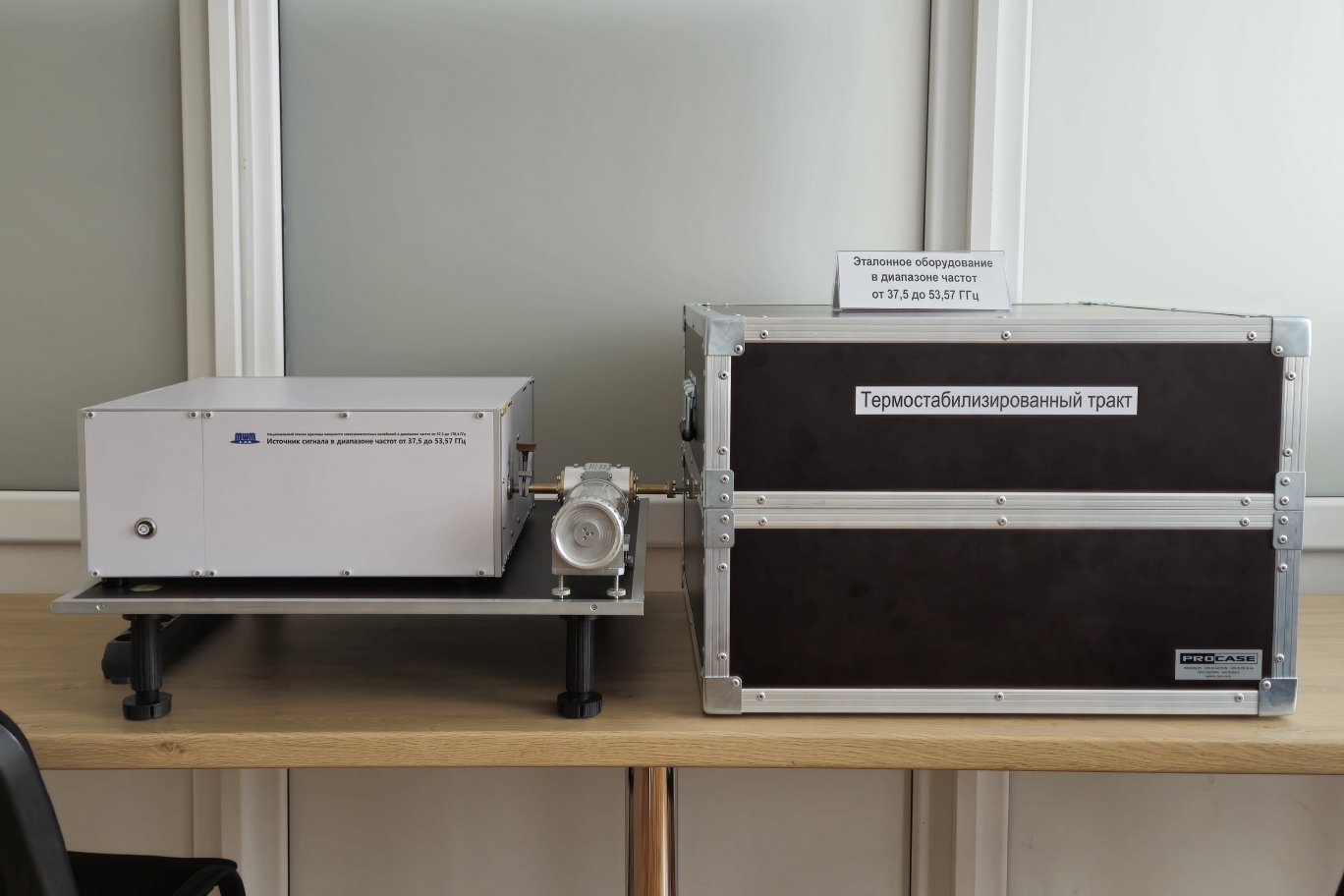

СОСТАВ ЭТАЛОНА
Комплекты устройств сличения, источников сигнала и измерителей поглощаемой мощности в четырех поддиапазонах частот, персональный компьютер со специализированным программным обеспечением.
ХАРАКТЕРИСТИКИ ТОЧНОСТИ
|
Диапазон мощности электромагнитных колебаний |
от 0,001 до 20 мВт в диапазоне частот от 37,5 до 53,57 ГГц от 0,1 до 10 мВт в диапазоне частот от 53,57 до 118,1 ГГц от 0,1 до 1 мВт в диапазоне частот от 118,1 до 178,4 ГГц |
| Оценка случайной погрешности воспроизведения единицы величины, не более: | ±0,004 |
| Оценка неисключенной систематической погрешности воспроизведения единицы величины, не более: | ±0,006 в диапазоне частот от 37,5 до 78,33 ГГц ±0,015 в диапазоне частот от 78,33 до 178,4 ГГц |
| Расширенная неопределенность измерения при воспроизведении и (или) хранении единицы мощности электромагнитных колебаний (k = 2,0, Р = 0,95), не более: | ±0,0072 в диапазоне частот от 37,5 до 78,33 ГГц ±0,0155 в диапазоне частот от 78,33 до 118,1 ГГц ±0,020 в диапазоне частот от 118,1 до 178,4 ГГц |
ОКАЗЫВАЕМЫЕ УСЛУГИ
- поверка и калибровка средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 178,4 ГГц;
- высокоточные измерения в СВЧ измерительных трактах систем мм длин волн.
