НАЦИОНАЛЬНЫЙ ЭТАЛОН ЕДИНИЦЫ ОСЛАБЛЕНИЯ ЭЛЕКТРОМАГНИТНЫХ КОЛЕБАНИЙ (37,5 – 178,4 ГГц)
|
|
|
|
НАЗНАЧЕНИЕ
Воспроизведение, хранение и передача размера единицы ослабления электромагнитных колебаний в диапазоне частот от 37,5 до 178,4 ГГц. Включен в Государственный реестр национальных эталонов единиц величин Республики Беларусь (НЭ РБ 70-25).
ОБЛАСТЬ ПРИМЕНЕНИЯ
Исследование, настройка, поверка и калибровка аттенюаторов, в том числе встроенных в генераторы сигналов, а также измерение модуля коэффициента передачи четырёхполюсников при производстве и испытаниях радиотехнических систем и их компонентов.
ОПИСАНИЕ
Эталон обеспечивает проведение автоматизированных измерений единицы ослабления в волноводных трактах в 4 поддиапазонах:
- от 37,5 до 53,57 ГГц;
- от 53,57 до 78,33 ГГц;
- от 78,33 до 118,1 ГГц;
- от 118,1 до 178,4 ГГц.
Принцип работы эталона основан на преобразовании частоты в опорном и измерительном каналах в постоянную промежуточную частоту 20 кГц.
СОСТАВ ЭТАЛОНА

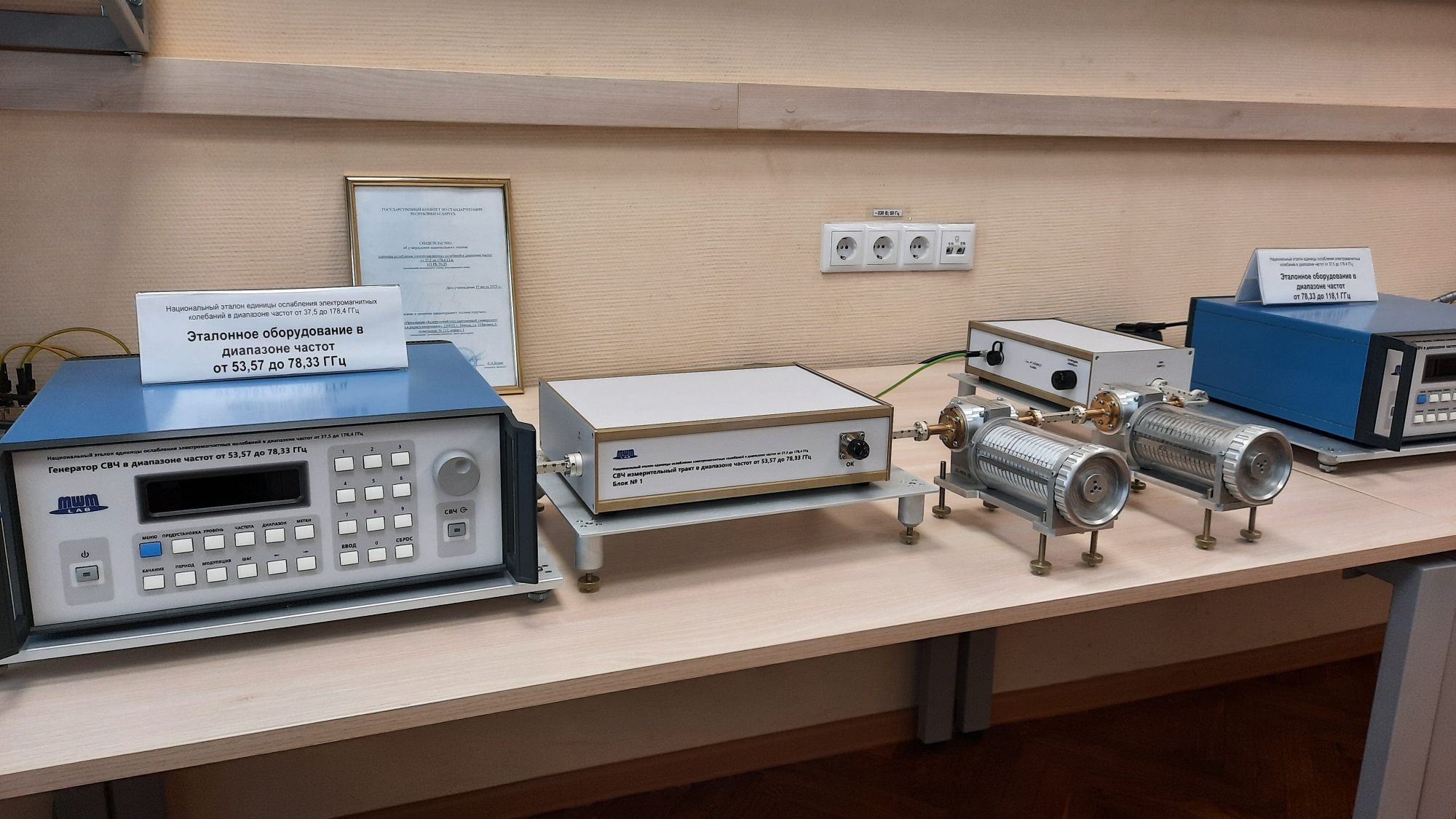

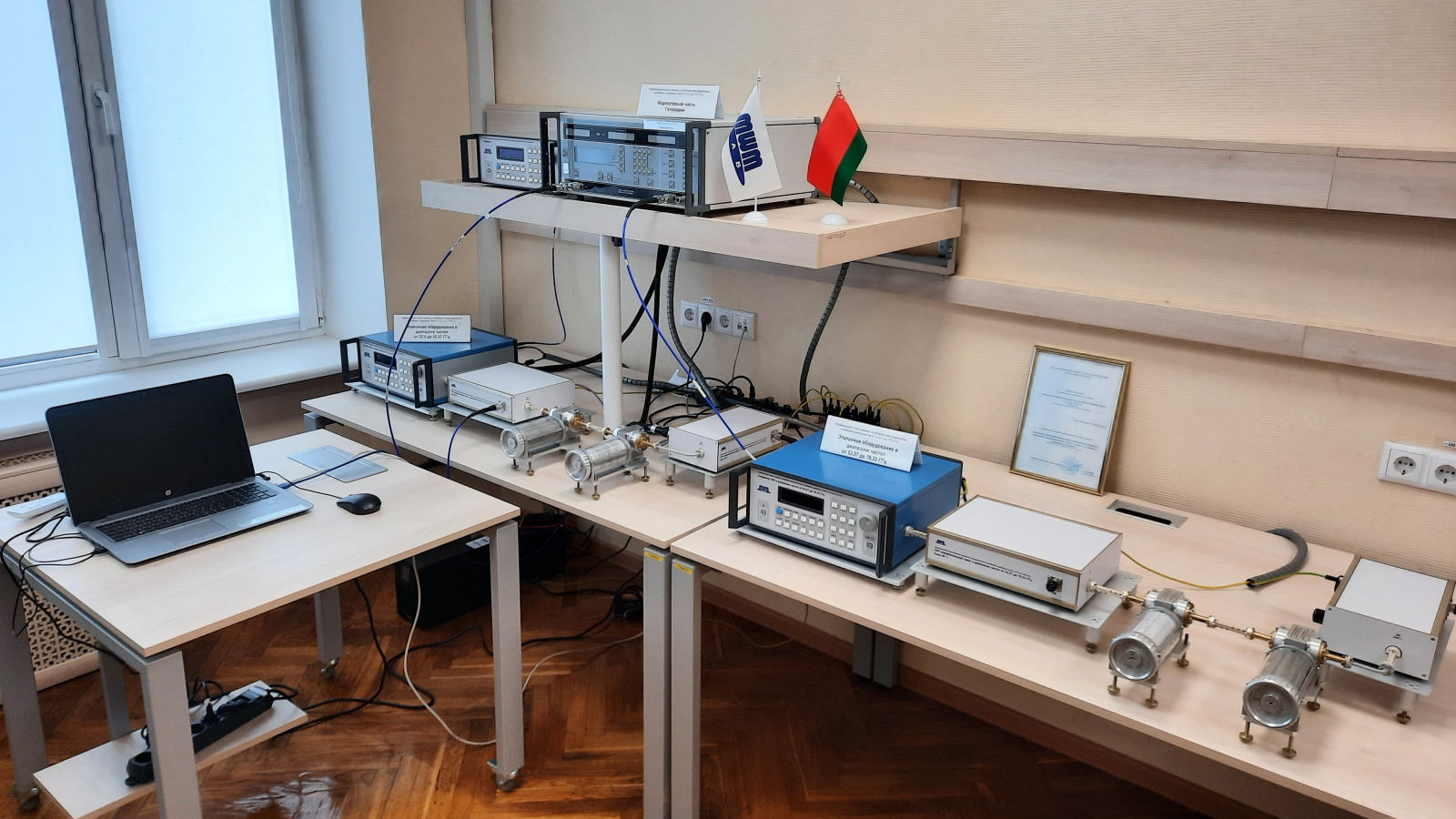

Гетеродин, комплекты генераторов СВЧ и блоков СВЧ измерительного тракта для опорного и измерительного каналов в четырех поддиапазонах частот, прибор для измерения ослабления, персональный компьютер со специализированным программным обеспечением.
ХАРАКТЕРИСТИКИ ТОЧНОСТИ
|
Диапазон воспроизводимых значений ослаблений |
от 0 до 120 дБ на промежуточной частоте от 0 до 80 дБ в диапазоне частот от 37,5 до 78,33 ГГц от 0 до 70 дБ в диапазоне частот от 78,33 до 178,4 ГГц |
| Оценка случайной погрешности воспроизведения единицы величины | ±0,10 дБ при ослаблении 120 дБ на промежуточной частоте ±0,10 дБ при ослаблении 80 дБ в диапазоне частот от 37,5 до 78,33 ГГц ±0,15 дБ при ослаблении 70 дБ в диапазоне частот от 78,33 до 178,4 ГГц |
| Оценка неисключенной систематической погрешности воспроизведения единицы величины | ±0,15 дБ при ослаблении 120 дБ на промежуточной частоте ±0,15 дБ при ослаблении 80 дБ в диапазоне частот от 37,5 до 78,33 ГГц ±0,20 дБ при ослаблении 70 дБ в диапазоне частот от 78,33 до 178,4 ГГц |
| Расширенная неопределенность измерения при воспроизведении и (или) хранении единицы ослабления электромагнитных колебаний (k = 2,0, P = 95 %) | ±0,18 дБ при ослаблении 120 дБ на промежуточной частоте ±0,18 дБ при ослаблении 80 дБ в диапазоне частот от 37,5 до 78,33 ГГц ±0,25 дБ при ослаблении 70 дБ в диапазоне частот от 78,33 до 178,4 ГГц |
ОКАЗЫВАЕМЫЕ УСЛУГИ
- поверка и калибровка средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 178,4 ГГц;
- высокоточные измерения в СВЧ измерительных трактах систем мм длин волн.
